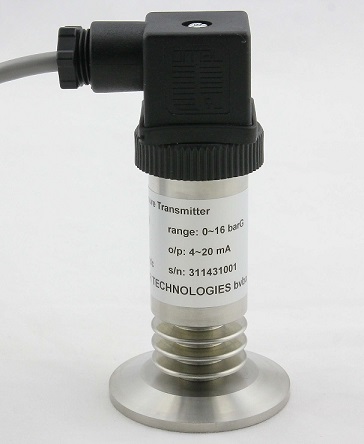

132S系列齐平膜压力变送器

产品描述:

132S 系列硅压阻式压力传感器,是为了测量粘稠性液体或含有固体的压力介质而专门设计的。132S采用齐平膜结构的机械接口,膜片易于清洗。



为了满足各种不同的应用, 132S有下列三个型号供选择:

- 132S(a):齐平隔膜

- 132S(b):半齐平隔膜

- 132S(c):卡箍式

132S(a)的机械接口是完全齐平膜,而132S(b) 的膜片上有一个压环,即所谓的半齐平膜片。


132S(c)采用卡箍式的机械接口,通过卡箍夹紧的方式实现快速连接,可适用于卫生要求较高的行业,如食品加工和制药。



技术指标:

参数

单位

规格

量程

表压

bar

-1~0, 0~0.35, ~0.7, ~1, ~2, ~4, ~6, ~10, ~16, ~20, ~35

绝压

bar

0~0.7, ~1, ~2, ~4, ~6, ~10, ~16, ~20, ~35, ~70, ~100, ~250, ~400

密封表压

bar

0~600, ~1000

安全过载

%fs

200150当量程≥100bar

爆破压力

%fs

300200当量程≥100bar

输出信号

mA

4~20 (标准)

V

10%~90%Vs 比例输出, 0~5, 1~5

数字信号

I2C

精度

%fs

±0.5

长期稳定性

%fs/

≤±0.1:当4bar≤量程≤250bar
≤±
0.1:当量程为以上其他量程时

供电电压

4~20mA电流输出

Vdc

12~30

电压输出

3~5

I2C数字输出

5

负载电阻

电流输出

Ω

(Vs- 10V)/ 0.02A - Rcable, Rcable 指电缆的电阻

电压输出

5

介质温度范围


°C

-40~+125

环境温度范围


°C

-40~+85

储存温度范围


°C

-40~+85

补偿温度范围

°C

-10~+70:当量程≥4bar
0~+50:当量程<4bar

零点温漂

%fs

±0.8:当量程≥4bar
±0.75:当0.35bar≤量程≤2bar
±1.25:当量程<0.35bar

灵敏度温漂

%fs

±0.8:当量程≥4bar
±0.75:当0.35bar≤量程≤2bar
±1.25:当量程<0.35bar

抗振性(20,…,2000 Hz)

g

10

疲劳寿命

加载循环

108

响应时间

ms

1

密封圈



O型圈(氟橡胶)

压力膜片材料



316L不锈钢

接液端材料



316不锈钢

电子壳体材料



304不锈钢

填充液



硅油(标准), 氟油

机械接口



M20X1.5(M), G1/2(M), 2" Tri-Clamp(对于132S(c))

电气接口


DIN34650接插件, M12接插件带可拆卸的电缆, 固定电缆

防护等级



IP65(标准), IP66(电气接口为可拆卸电缆), IP67(电气接口为固定电缆)

净重

~180
