BCM SENSOR的半导体应变计（ScSG）基于压阻效应，采用P型单晶硅晶圆制成，分为两个系列：N系列不带基底应变计和B 系列带基底应变计。
两个系列均有三种硅条长度供选择：2.6mm、3.8mm和5mm。
半导体应变计的典型应用场景如下：
技术指标：
|
参数 |
技术指标 |
|
|
标称阻值（R） |
15, 25, 30, 60, 120, 1000 |
|
|
阻值公差 |
每一包公差 |
±2%R |
|
不同生产批次间公差 |
±5%R |
|
|
标称灵敏系数(1),(2) (GF) |
80, 100, 110, 130, 150 |
|
|
GF公差 |
每一包公差 |
±5%, ±10% (对于GF≥ 110) |
|
不同生产批次间公差 |
±10%, ±15% (对于GF≥ 110) |
|
|
硅条长度 |
2.6mm, 3.8mm, 5mm |
|
|
±1000με范围内的非线性 |
±0.15%, ±0.2%, ±0.5% |
|
|
静态拉伸应变极限 |
2000με |
|
|
动态拉伸应变极限 |
5000με |
|
|
疲劳寿命（负载循环次数） |
1 x 10⁷ |
|
|
基底材料 |
超薄层压聚酰亚胺薄膜 |
|
|
基底厚度 |
30±5μm |
|
|
静态应用的工作温度范围 |
不带基底应变计 |
-40 ~ +125℃ |
|
带基底应变计 |
-40 ~ +125℃ |
|
|
动态应用最高使用温度（最长 2 小时） |
不带基底应变计 |
+200℃ |
|
带基底应变计 |
+190℃ |
|
|
单位有效硅条长度的功耗 |
≤8mW/mm |
|
|
推荐工作电流 |
5mA |
|
|
允许最大工作电流（Imax） |
≤50mA |
|
|
应变计粘贴的最小曲率半径 |
10mm |
|

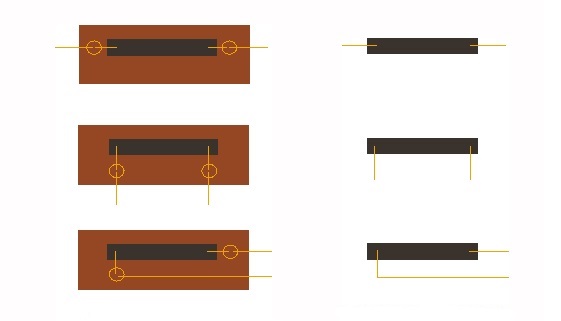

引线排布及外形尺寸：
不带基底应变计：
带基底应变计：
I:
硅条长度=2.6mm, 3.8mm 硅条长度=5mm
II:
硅条长度=2.6mm, 3.8mm 硅条长度=5mm
III:
订货号：
|
订货号 |
灵敏系数 |
R阻值(Ω) |
#硅条长度(mm) |
&引线排布 |
引线类型（^） |
|
NPV-R-#-*-& |
80 |
15, 30 |
3.8, 5 |
I |
金丝 |
|
BPV-R-#-*-& |
80 |
15, 30 |
3.8, 5 |
II, III |
RL、EW、PW、HW |
|
NPV-25-#-*-& |
80 |
25 |
5 |
I |
金丝 |
|
BPV-25-#-*-& |
80 |
25 |
5 |
II, III |
RL、EW、PW、HW |
|
NPW-60-#-*-& |
100 |
60 |
3.8, 5 |
I |
金丝 |
|
BPW-60-#-*-& |
100 |
60 |
3.8, 5 |
II, III |
RL、EW、PW、HW |
|
NPM-120-#-*-& |
110 |
120 |
3.8, 5 |
I |
金丝 |
|
BPM-120-#-*-& |
110 |
120 |
3.8, 5 |
II, III |
RL、EW、PW、HW |
|
NPY-1000-#-*-& |
150 |
1000 |
2.6, 3.8, 5 |
I |
金丝 |
|
BPY-1000-#-*-& |
150 |
1000 |
2.6, 3.8, 5 |
II, III |
RL、EW、PW、HW |
（^）:
RL= 镀银铜线，标准长度=13mm
EW= 漆包线，标准长度=30mm
PW= PVC绝缘铜线，标准长度=30mm
HW= PTFE线，标准长度=30mm
